Piezas y medidas (II): plates

Toca hablar de otro de los tipos de piezas LEGO más comunes: los plates¹Tan comunes que, a fecha de escritura de esta entrada, cuatro de las cinco piezas más vendidas en BrickLink son plates (tres de las cinco, si hablamos de piezas usadas)..

Plates

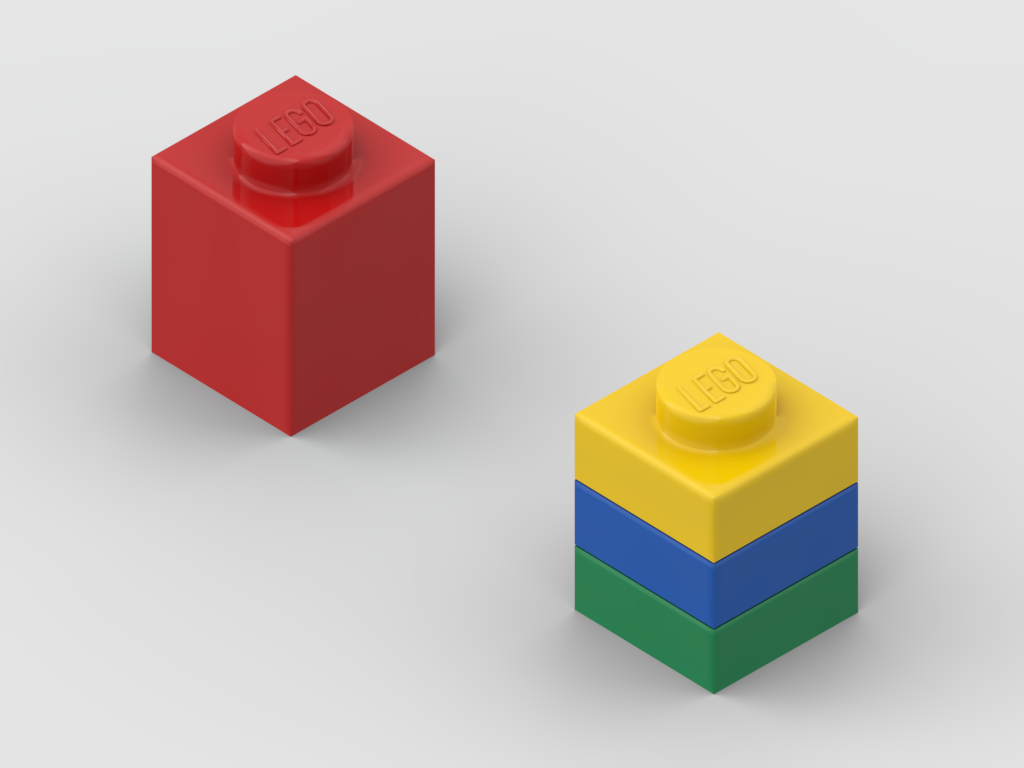

Los plates son los equivalentes finos de los bricks: un plate FxL tiene la misma planta que un brick FxL, pero solo un tercio de la altura: si el brick mide 9.6 mm de altura, el plate mide 3.2 mm –de ahí que en la primera imagen de la entrada anterior se indique que la altura de un brick es de 3 x 3.2 mm–. Al contrario de lo que ocurre con los bricks, todos los plates tienen la misma altura.

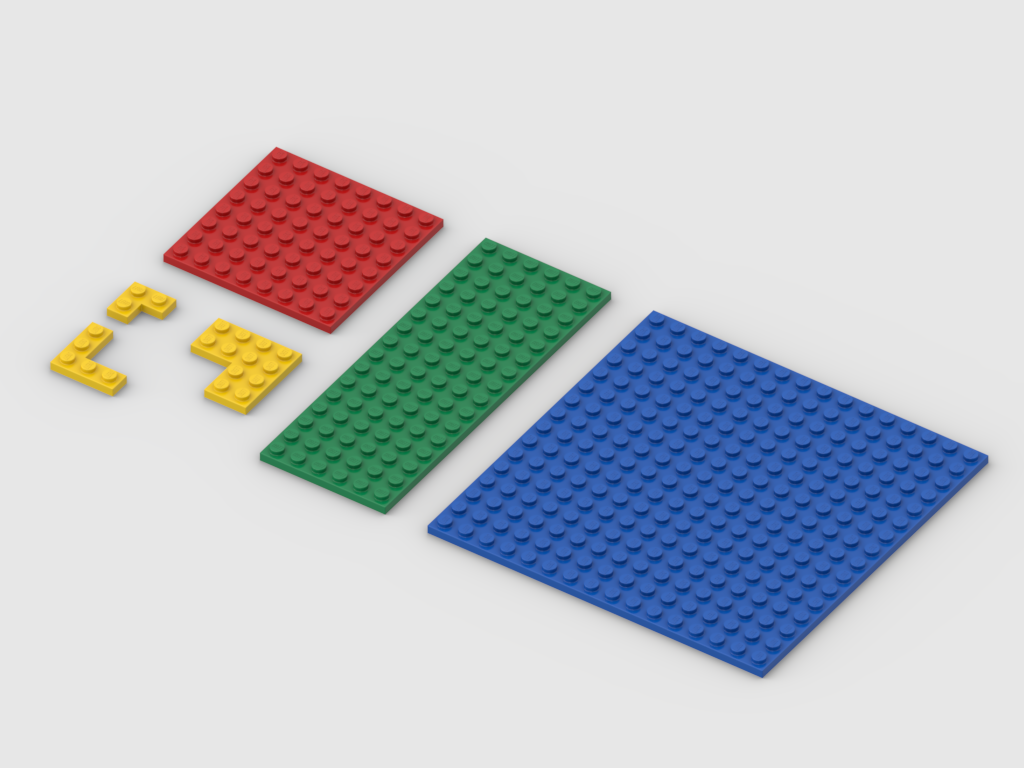

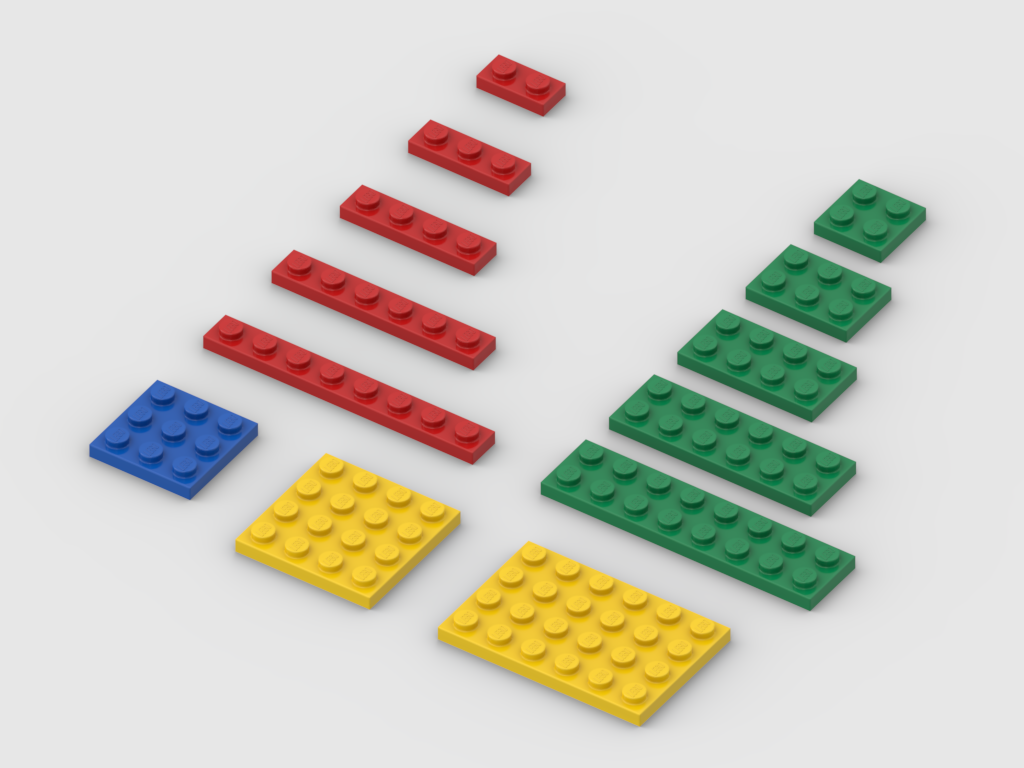

Veamos unos cuantos ejemplos de plate.

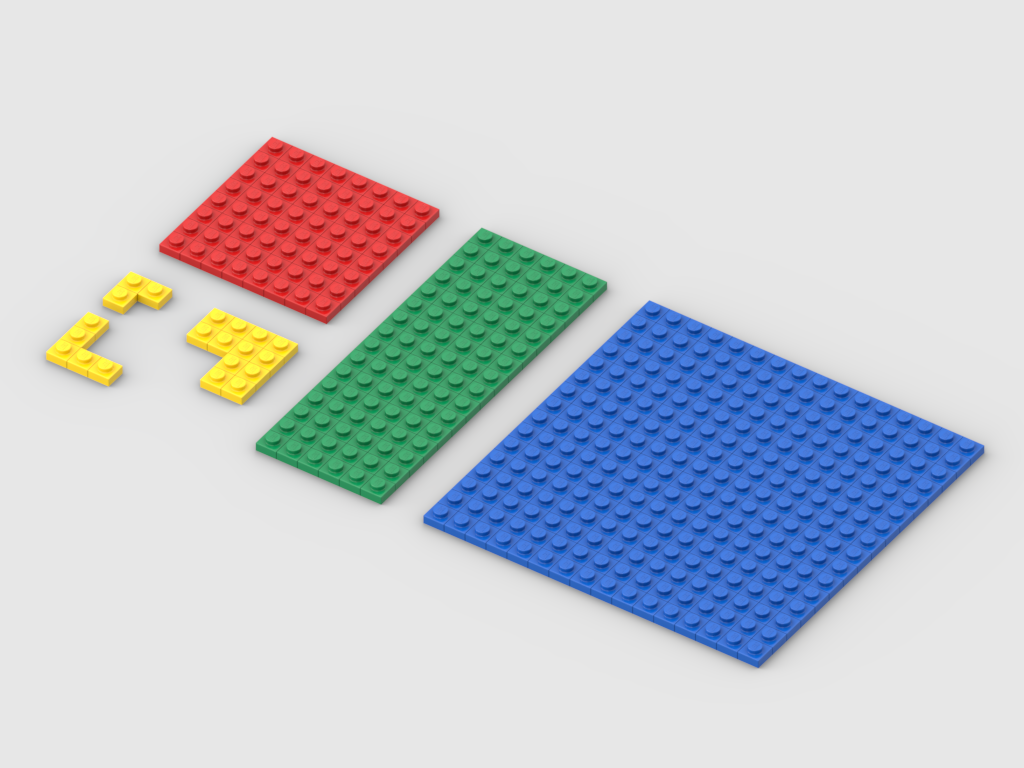

Evidentemente, y al igual que ocurre con los bricks, un plate FxL se puede sustituir por F x L plates 1×1.

Vamos a complicar un poco la cosa.

Vimos en la entrada anterior que la distancia de centro a centro entre studs adyacentes de una pieza es de 8 mm, de los cuales:

• 2.4 mm corresponden al radio del primer stud
• 3.2 mm a la distancia entre los bordes de los studs adyacentes
• 2.4 mm al radio del segundo stud

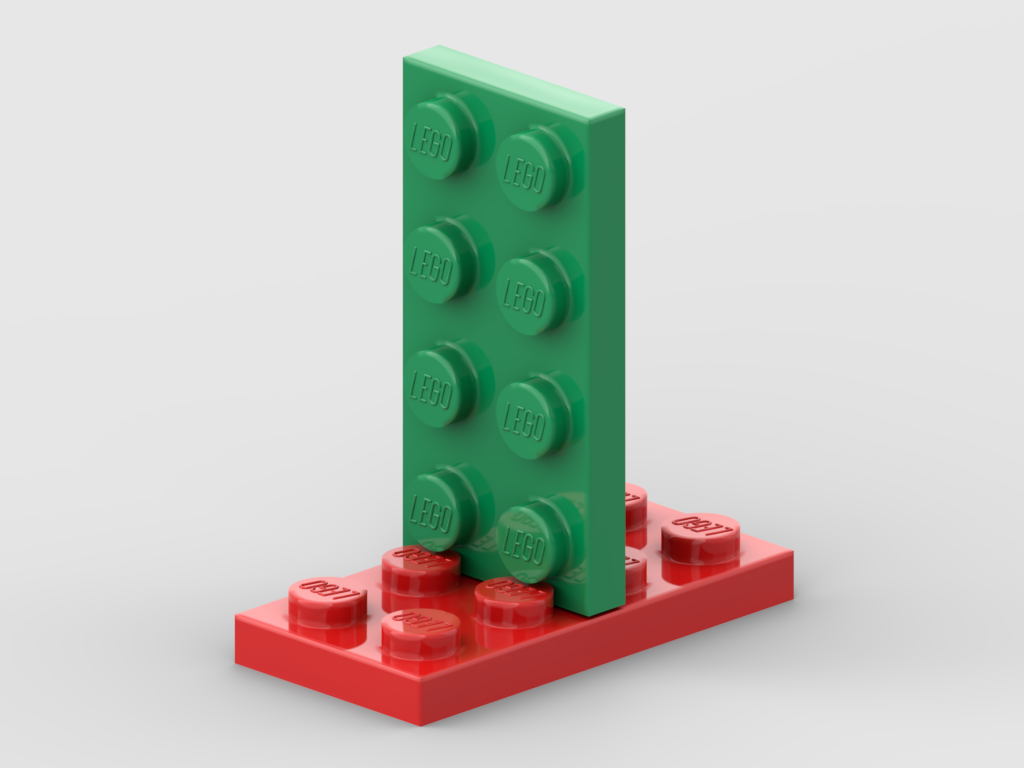

Como la distancia entre los bordes de los studs adyacentes y la altura de un plate son iguales, 3.2 mm, podemos encajar un plate entre dos studs. Esta técnica de construcción se encuentra entre las llamadas ≪ilegales≫²De hecho, el legendario diseñador Jamie Berard clasifica la técnica como ≪definitivamente ilegal≫ en su conocido documento Stressing The Elements. Al software Studio, en cambio, le parece bien hasta cierto punto.. Reciben esta denominación porque que pueden ocasionar problemas de estabilidad o someter las piezas a un estrés excesivo, lo que no quiere decir que no puedan usarse³Esto es lo que dice El Grupo LEGO con respecto al uso de este tipo de técnicas en los desafíos de Ideas:

The LEGO Group has internal design rules for connecting LEGO® pieces together for stability and to avoid unnecessary stress. These are sometimes call ‘illegal’ building techniques. You’re able to design using ‘illegal’ techniques in BrickLink Studio if the ‘Snap’ setting is turned off.

Unless we say otherwise in specific challenge rules, all building techniques are allowed and won’t result in disqualification.

 .

Aquí dejo el enlace a un vídeo sobre técnicas ilegales de Tiago Catarino, antiguo diseñador oficial de LEGO. La primera técnica que menciona es, precisamente, el plate entre studs.

¿Por qué se considera ilegal? ¿Por qué somete las piezas a estrés, si las cuentas cuadran? Pues porque no cuadran realmente. Las medidas que estoy mencionando son nominales (teóricas), pero pueden variar ligeramente en las piezas reales⁴Por ejemplo: Deepak Shenoy menciona en su blog que la medida real del lado del brick 1×1 está más cerca de 7.8 mm que de 8 mm. Esto deja un margen de 0.1 mm a cada lado para facilitar la colocación de un brick al lado de otro..

Entre mis notas encuentro un par de valores mencionados en LUGNET –por desgracia no sé en qué parte de la web–: 3.194 mm para la altura de un plate, en vez de 3.2 mm; 7.985 mm para la distancia, de centro a centro, entre studs adyacentes, en vez de 8 mm. Si usamos ese valor de 7.985 mm junto con el valor nominal del radio de un stud, 2.4 mm, encontramos que la distancia entre los bordes de studs adyacentes no es 3.2 mm, sino 3.185 mm.

3.185 mm < 3.194 mm –→ estrés

En próximas entradas mencionaré otras técnicas de construcción, legales o no, para las que conocer las medidas de las piezas resulta de utilidad. Pero no será el milímetro la unidad de medida que emplearé habitualmente, como veremos en la siguiente entrega de Piezas y medidas.
